3-ступенчатый пульт управления для котлов Эван ЭПО 24-30

  • Артикул: 15246
  • Производитель: Эван
  • Модель: 3-ступенчатый пульт управления Эван ЭПО 24-30

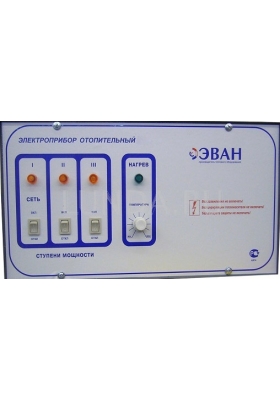

3-ступенчатый пульт управления для котлов Эван ЭПО 24-30

  • цена17410 руб. ожидается поставка

Заявка отправлена
Нажимая на кнопку Купить в один клик», вы даете согласие на обработку ваших персональных данных и принимаете условия «Политики обработки персональных данных»

Почему покупают у нас

  • Бесплатная доставка по Санкт-Петербургу при покупке на сумму от 10 000 рублей
  • Вы можете быть полностью уверены в качестве оборудования и комплектующих, которые приобретаете в интернет-магазине «Гелиос». Мы работаем с 2010 года и продаем только сертифицированные товары известных производителей.
  • Есть вопросы? Звоните нам в любой день с 09:00 до 23:00 по телефону (812) 648-82-07
Подробные технические характеристики
Описание
Характеристики
Документы
Видео
Отзывы

Описание

3-ступенчатый пульт управления для электрических котлов Эван ЭПО мощностью от 24 до 30 кВт предназначен для регулирования уровня нагрева и выбора нужного количества ступеней мощности.

Устройство 3-ступенчатого пульта управления для Эван ЭПО 24-30

Пульт управления состоит из корпуса с размещенной в нем аппаратурой управления (три пускателя и плата управления) и сигнализации. Из корпуса пульта выводятся два шнура: один с контактами датчика терморегулятора, второй - с контактами (красного цвета) для температурного реле. В корпусе пульта управления установлен винтовой зажим "Датчик температуры воздуха" (разъем "Х1") для подключения внешнего датчика температуры воздуха.

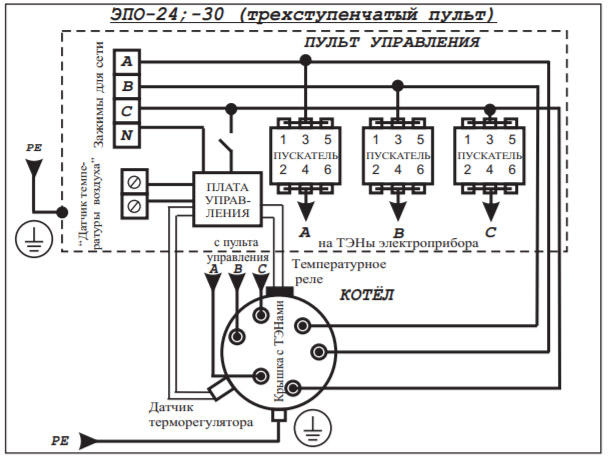

Электрическая схема подключения 3-ступечатого пульта управления к котлам Эван ЭПО мощностью от 24 до 30 кВт

Электрическая схема подключения 3-ступечатого пульта управления к котлам Эван ЭПО мощностью от 24 до 30 кВт

Управление работой котла Эван ЭПО с помощью трехступенчатого пульта

Выключатель "СЕТЬ" служит для включения прибора или для включения одной ступени. Выключатели II и III служат для включения соответствующих ступеней мощности котла. Ручка "Температура" плавно регулирует температуру нагрева теплоносителя. Сигнальная лампа "Нагрев" горит, если прибор включен хотя бы на одну ступень мощности.
